Инфо за КИТ РЕГУЛАТОР НА НАПРЕЖЕНИЕ 20А СГЛОБЕН PWM2-20P

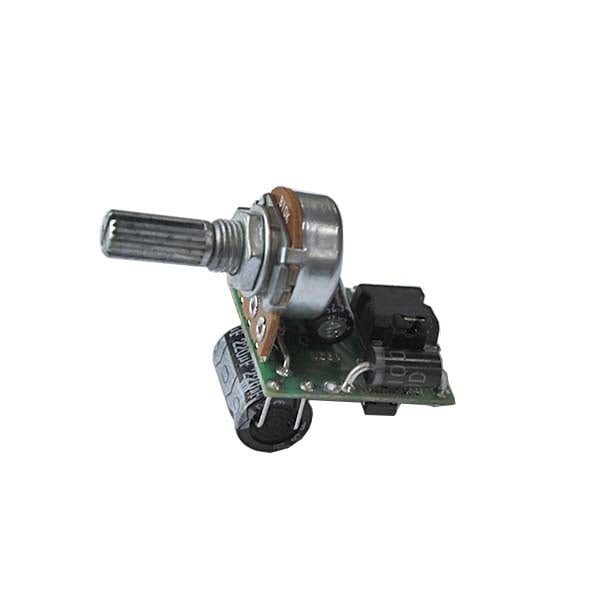

Регулатор на напрежение, ШИМ PWM2-20P
Предназначение: За захранване чрез импулсно регулиране (ШИМ) на постояннотокови товари – лампи, ел. двигатели, нагреватели. Подходящ за регулиране на оборотите на ел. двигатели, интензивност на осветление Регулатора е с потенциометър 10Kohm за закрепване към панел. Модула не е монтиран в кутия.
Технически данни
- Захранване: 10-40VDC
- Максимален ток: 20A
- Работна честота: 5kHz -MOSFET 80А/55V, Rds=8mOm
- Диапазон на регулиране на ШИМ: 95%
- Размери 25x26мм– без кутия
Описание: Регулирането става с тример към таймер 555, свързан по начин, запазващ честотата постоянна. Честотата може да се промени чрез кондензатора към краче 2 и 6: 100nF-1kHz,22nF-5kHz,10nF-10kHz,4.7nF-20kHz,2.2nF-42kHz.
Товарният ток може да се увеличи значително чрез допълнително охлаждане с подходящ радиатор.
Свързване: Силовете проводници към вход 2 и 3 да са с голямо сечение – до 2.5мм2 и да се запоят към платката двустранно. Устройството няма защита от късо на изхода и от обратно  включване на захранването!
Забележка: Мостчето М е изпълнено с джъмпер и може да се замени с външен ключ за включване/ изключване на регулатора (не е допустимо за включване/изключване да се прекъсва външно само вход 1)

Характеристики на КИТ РЕГУЛАТОР НА НАПРЕЖЕНИЕ 20А СГЛОБЕН PWM2-20 DC

видконвертор dc/dc понижаващ, регулатор dc
напрежение вх (зах.)1-50V DC
