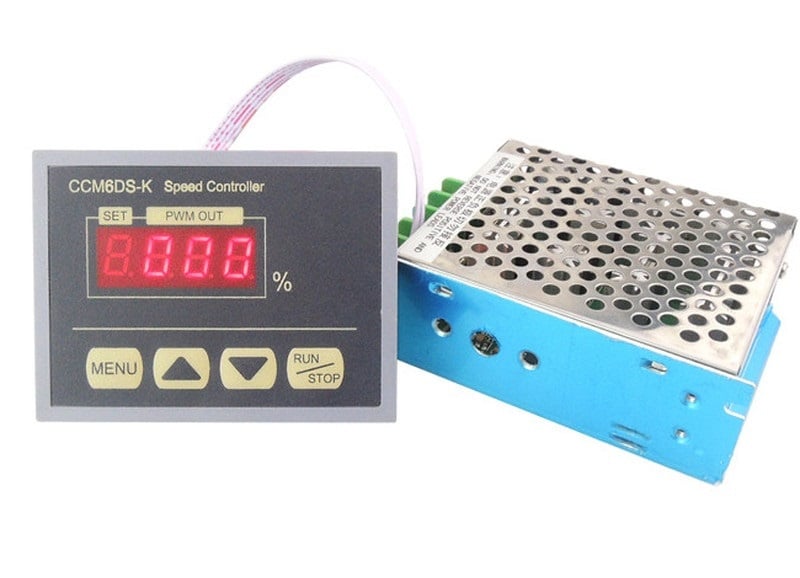

КИТ РЕГУЛАТОР НА НАПРЕЖЕНИЕ DC 30А PWM СГЛОБЕН С ДИСПЛЕЙ

Назад
Арт.№: 21505 Добави в любими
42.00 лв Продуктът е неналичен. Произход: Китай
За поръчки: 096 / 304 314
Рейтинг: 0.0/5 на базата на 0 оценки

Сходни продукти

Инфо за КИТ РЕГУЛАТОР НА НАПРЕЖЕНИЕ DC 30А PWM СГЛОБЕН С ДИСПЛЕЙ

PWM регулатор на напрежение 12V-80V DC 30A с LED дисплей

Предназначение:
Предназначението на този регулатор е захранване на постояннотокови товари. Най-честото му приложение е за регулиране оборотите на мотори.

ТЕХНИЧЕСКИ ПАРАМЕТРИ
Входно напрежение: DC 12V-80V
Мощност: max 250W за 12V;
Макс 350W за 24V;
Макс. 500W за 48V
Максимален ток: 30A
Диапазон на регулиране: 0 ~ 100%
Честота на PWM: 21 kHz
Размери на контролера: (ДхШхВ) 110 х 77 х 36мм
Размери на панела: (ДхШхВ) 92 х 69 х 13мм

ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ
1. Свържетете контролния панел към интерфейса на панела.
2. Свържете DC мотора (или постоянно токовия товар) и DC захранването към клемите, показани на електрическата схема.
3. Уверете се, че е спазена полярността на връзката.
Забележка: Препоръчва се да се добави подходящ предпазител в съответствие с положителното захранване, за да се защити веригата от всякакви възможни къси съединения.
4. Включете захранването.
5. Натиснете бутоните [MENU] и бутоните UP и DOWN, за да настроите функциите.
6. Натиснете бутона [RUN / STOP], за да стартирате и спрете двигателя.

ВАЖНО:
Контролера няма защита от обратно свързване.

Настройка на функциите:
Функция 1: Настройка за плавен старт.
["000" - "100"], Плавното стартиране до 100% може да се регулира между 0-10.0s. По подразбиране е 1s.
Функция 2: Настройка за плавно спиране
["000" - "100"], Плавното време за спиране може да се регулира между 0-10.0s. По подразбиране е 1s.
Функция 3: Настройка на MIN скорост
["000" - "080"], Мин. Скоростта може да се регулира от 0 до 80% и трябва да бъде по-малка от максималната стойност за настройка на скоростта. По подразбиране е 0.
Функция 4: Настройка на MAX скорост
["000" - "100"], Максималната скорост може да се регулира между 0-100% и трябва да бъде по-голяма от стойността на минималната скорост. По подразбиране е 100%
Функция 5: Настройка на точност на регулиране на скоростта
["000", "002", "005", "010", "015", "020", "025"], точност: 1%, 2%, 5%, 10%, 15%, 20%, 25% могат да бъдат избрани. Задайте минималната стойност, когато натиснете клавишите UP или DOWN.



Характеристики на КИТ РЕГУЛАТОР НА НАПРЕЖЕНИЕ DC 30А PWM СГЛОБЕН С ДИСПЛЕЙ

видконвертор dc/dc понижаващ, регулатор dc
напрежение вх (зах.)12-80V DC
