Инфо за РЕЛЕ ЗА ДНЕВНИ СВЕТЛИНИ С РЕГУЛИРАНЕ СИЛАТА НА СВЕТЕНЕ

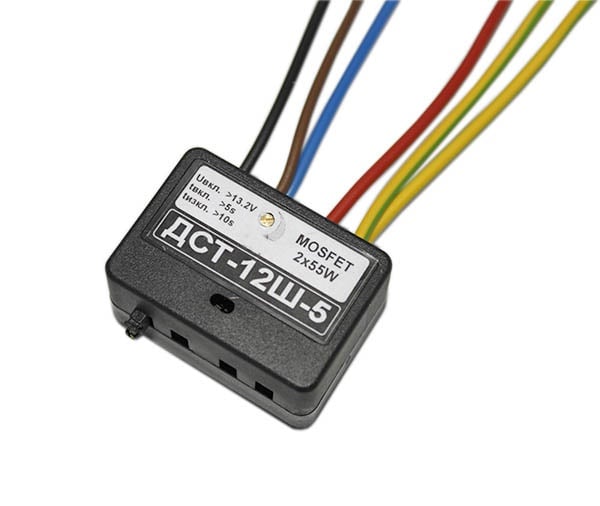

Електронен модул за автоматично ПЛАВНО включване на фаровете на автомобила DRL.

Устройството представлява компаратор, схема за ШИМ и два мощни MOSFET ключа (200W/74A) за директно управление на лампите.

Вход "-DIS" (бял) е за деактивиране на модула от ключа за светлините (положение "фарове") при автомобили с управление "по минус". Вход "+DIS" (черен) е за деактивиране с +12V, например от габаритите.

След включване на контактния ключ "+12V" (кафяв) модулът включва лампите след като напрежението е над 13.2V и изтече времето на включване (>5s). След изключване на контактният ключ се задържат лампите включени още 10s за функцията "Follow Me Home".

Ако автомобилната инсталация няма отделни вериги за ляв/десен фар, то изходите 5 могат да се свържат паралелно.

Намаляването на напрежението върху лампите (обикновено дългите светлини) чрез ШИМ става с тример потенциометър. Препоръчителен диапазон е (20%-50%). Фабричното задание е 20%.

Допустима изходна мощност: 120W (2x60W). Консумация при изключен контактен ключ: <15mA

Предлага се и вариант без функцията "FollowMeHome" - тази функция може да се деактивира като се извади джъмпера

Свързване:

Червен: +12VPower (силов за захр. на лампите)

Кафяв: +12V след контактния ключ

Син: -12V

Ж. зелен/Жълт: +Лампи (L/R)

Черен: +DIS

Бал: -DIS

Размер на кутията: 40x28x22мм (НМ5)

Принципна схема

Характеристики на РЕЛЕ ЗА ДНЕВНИ СВЕТЛИНИ С РЕГ. СИЛАТА НА СВ. 1-2

видреле електронен модул
напрежение вх (зах.)12V DC
