РЕЛЕ ЗА ДНЕВНИ СВЕТЛИНИ ЗА КЪСИ И КСЕНОН

Назад
Арт.№: 17843 Добави в любими
14.50 лв
Коментирай цената
бр
В наличност Произход: България За поръчки: 096 / 304 314 Направи запитване › Бърза поръчка без регистрация! Резервирай и вземи от
Рейтинг: 0.0/5 на базата на 0 оценки

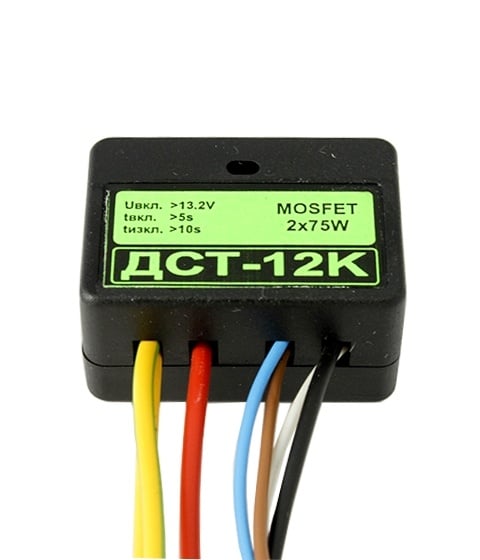

Инфо за Модул DRL тип ДСТ-12К за къси и ксенон, включване след време 5s и запален двигател;

Реле за дневни светлини (DRL) ВМ8012 представлява електронно устройство за автоматично включване и изключване на светлините на автомобила при движение през деня.

Описание

  • включване след време 5s и работещ двигател (Uакум >13.2V);
  • С функция „Folow Me Home” >13s
  • блокировка (DIS) от „-“ и „+“
  • 2x75W MOSFET ключ - подходящ за ксенон

Предлаганото устройство за автоматично включване на фаровете на автомобила представлява компаратор и два мощни MOSFET ключа (200W/74A) за директно управление на лампите.

Вход "-DIS" (бял) е за деактивиране на модула от ключа за светлините (положение "фарове") при автомобили с управление "по минус". Вход "+DIS" (черен) е за деактивиране с +12V, например от габаритите. След включване на контактния ключ "+12V" (кафяв) модулът включва лампите след като напрежението е над 13.2V и изтече времезакъснението (>5s).

След изключване на контактният ключ се задържат лампите включени още 10s за функцията "Follow Me Home". Тази функция може да се деактивира като се извади джъмпера.

Ако автомобилната инсталация няма отделни вериги за ляв/десен фар, то изходите 5 могат да се свържат паралелно.

Размер на кутията: 40x28x22мм (НМ5)

В устройството няма защита от късо в силовата верига!

Консумация при изключен контактен ключ: <15mA

4

+12VPower (силов за входящо захранване за лампите)

червен

5

+Лампи (L/R)

ж.зелен/жълт

1

+12V след контактния ключ

кафяв

2

-12V

син

3

+DIS

черен

6

-DIS

бял



Фиг. 1 Монтажна схема
Принципна схема





Характеристики на РЕЛЕ ЗА ДНЕВНИ СВЕТЛИНИ ЗА КЪСИ И КСЕНОН

видреле електронен модул
напрежение вх (зах.)12V DC
