РЕЛЕ ЗА ДНЕВНИ СВЕТЛИНИ ЗА ЯПОНСКИ АВТОМОБИЛИ-1

Назад
Арт.№: 16958 Добави в любими
18.50 лв
Коментирай цената
бр
В наличност Произход: България За поръчки: 096 / 304 314 Направи запитване › Бърза поръчка без регистрация! Резервирай и вземи от
Рейтинг: 0.0/5 на базата на 0 оценки

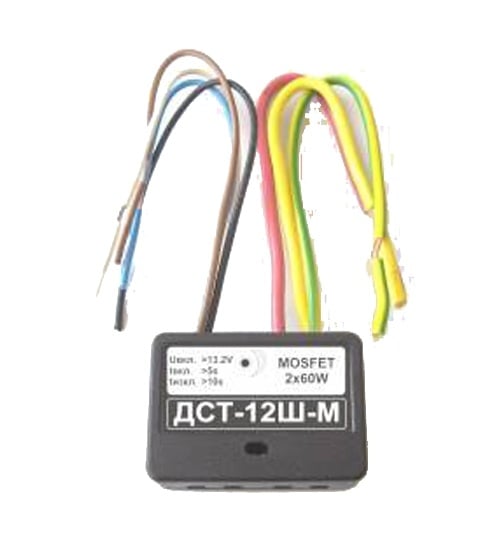

Инфо за Модул DRL тип ДСТ-12-Ш-M

Предлаганото устройство за автоматично включване на фаровете на автомобил, управлявани "по минус", представлява компаратор, схема за ШИМ и два мощни MOSFET ключа (200W/74A) за директно управление на лампите.

Описание

- включване след време >5s и работещ двигател (Uакум >13.2V);

- ШИМ 20% - 75%

- С функция "Folow Me Home" >10s

- блокировка (DIS) от "-" и "+";

- 2xMOSFET ключ – max. 120W (2x60W)


Вход "-DIS" (бял) е за деактивиране на модула от ключа за светлините (положение "фарове") при автомобили с управление "по минус". Вход "+DIS" (черен) е за деактивиране с +12V, например от габаритите.

След включване на контактния ключ "+12V" (кафяв) модулът включва лампите след като напрежението е над 13.2V и изтече времезакъснението (>5s). След изключване на контактният ключ се задържат лампите включени още 13s за функцията "Follow Me Home". Функцията може да се деактивира с премахване на джъмпера, който е изведен на кутията.

Ако автомобилната инсталация няма отделни вериги за ляв/десен фар, то изходите 5 могат да се свържат паралелно.

Намаляването на напрежението върху лампите (обикновено дългите светлини) чрез ШИМ става с тример потенциометър. Препоръчителен диапазон е (20%-50%). Фабричното задание е 20%.

Размер на кутията: 40x28x22мм (НМ5)

Допустима изходна мощност: 120W (2x60W). В устройството няма защита от късо в силовата верига!

3

+12V постоянен

червен

5

Към лампи (L/R)

ж.зелен/жълт

1

+12V след контактния ключ

кафяв

2

-12VPower

син

6

+DIS

черен

7

-DIS

бял




Допълнителна информация за Модул DRL тип ДСТ-12-Ш-M

pdf-img

Характеристики на РЕЛЕ ЗА ДНЕВНИ СВЕТЛИНИ ЗА ЯПОНСКИ АВТОМОБИЛИ-1

видреле електронен модул
напрежение вх (зах.)12V DC
