КИТ ИНДИКАТОР НА ЗАРЯД НА БАТЕРИИ ДО 100V

Назад
Арт.№: 21539 Добави в любими
16.00 лв
над 3 бр: 14.000 лв
Коментирай цената
бр
В наличност Произход: Китай За поръчки: 096 / 304 314 Направи запитване › Бърза поръчка / Fast order без регистрация! Резервирай и вземи от
Рейтинг: 5.0/5 на базата на 1 оценка

Инфо за КИТ ИНДИКАТОР НА ЗАРЯД НА БАТЕРИИ ДО 100V

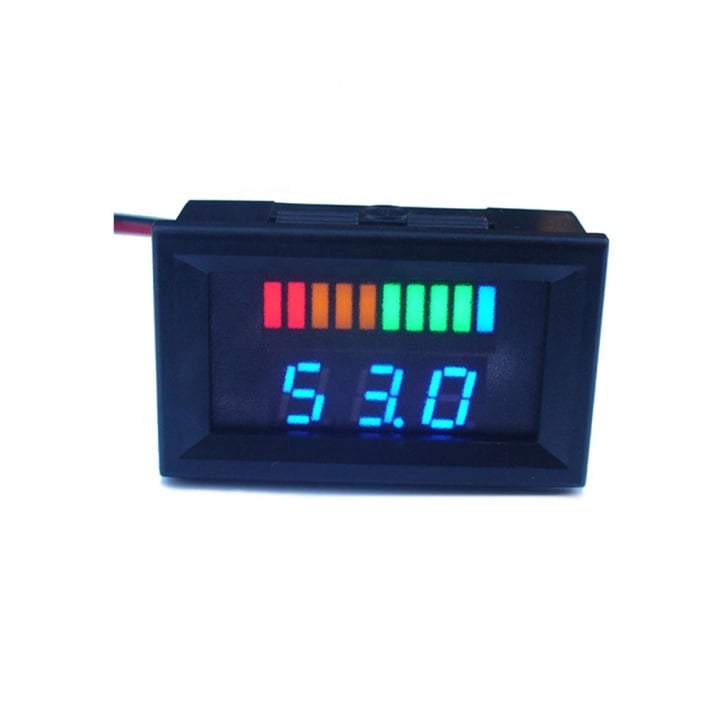

Цифров волтметър, индикатор подходящ за наблюдение на напрежението и състоянието на акумулаторни батерии .
Тестера разполага с двоен дисплей показващ степента на заряд-разряд  и напрежението на акумулаторната батерия.
Описание:
1. Двоен LED дисплей. В горната част е индикатора с 10 цветни сегмента за ниво на заряд-разряд на акумулаторната батерия. В долната част е волтметъра, който показва напрежението на батерията.
2. Уреда е подходящ за акумулаторни батерии с номинално напрежение - 12V, 24V, 36V, 48V, 60V, 72V и 84V DC.
3. Индукаторът може да се използва за оловно-кисели, литиево-йонни, никелово-водородни и други видове батерии, които могат да бъдат избирани с фунционален бутон (на гърба на уреда).
4. Лесен за свързване към батерията на автомобил, мотоциклет и др.
5. Защита от обратната връзка.
Характеристики:
Диапазон на измерване: DC 7-100V
Минимален вход: DC 7V
Максимален вход DC 100V (по-високо от това напрежение ще повреди уреда)
Точност: 1%
10 позиции за състоянието на батерията: 10%, 20%, 30%, 40%, 50%, 60%, 70%, 80%, 90%, 100%.
Честота на обновяване: около 500 mS / час
Захранване: няма нужда от външно захранване
Консумация: 5-20 mA
LED Дисплей: Три цифри 0,28"
Цвят на дисплея: червен
Дължина на проводниците: 15см
Работна температура: -10 ℃ ~ +65 ℃
Работна влажност: 10 ~ 80% (без кондензация)
Размери: 48 х 29 х 22 мм
Размер на монтажния отвор: 46x27mm
Метод за настройка на функцията:
Тестера е настроен по подразбиране на 48V оловно-кисели батерии (4 секции 12V батерии). Ако трябва да промените, моля, вижте следния метод:
1. На гърба на модула има червен бутон. Натиснете бутона за 3 секунди, за да се покаже 1-U (напрежението на батерията), отпуснете бутона, натиснете за 1 секунда, за да се покаже 2-B (тип батерия), отпуснете бутона и натиснете 1 секунда, за да се покаже 3-C отново.
2. Натискането на бутона за 3 секунди при показване на 1-U ще покаже стойността на напрежението за фина настройка. По това време отпуснете бутона и го натиснете за по-дълго време, след което регулирайте напрежението нагоре, спрете го и го натиснете за по-дълго време, след това го регулирайте надолу и го запазете автоматично след цифровото трептене.
3. Различни типове батерии могат да се регулират, когато се показва 2-B. 12.0 представлява 12 V оловно-кисели батерии, 3.7 представлява 3.7 V литиеви батерии, 3.2 представлява 3.2 V литиеви батерии и 1.2 представлява 1.2 V никел-водородни батерии.
4. Когато се покаже 3-C, броят на клетките може да се регулира. Регулируемият брой различни видове батерии е както следва: 12V оловно-кисели батерии 1-7, 3.7V литиеви батерии 4-23, 3.2V литиево-йонни батерии 4-26 и 1.2V никел-водородни батерии 10-66.
5. Запомнянето на настройките става автоматично след задаването на всяка стойност с мигане на показанията на дисплея.
6. Например:
Оловно-киселинни батерии
12V оловно-киселинни батерии (1 секция 12V серийно) се настройват както следва: 12.0 в 2-B и 1 в 3-c;
24V оловно-киселинни батерии (2 секции 12V серийно) се настройват както следва: 12.0 в 2-B и 2 в 3-c;
36V оловно-киселинни батерии (3 секции 12V серийно) са настроени както следва: 12.0 в 2-B и 3 в 3-c;
48V оловно-киселинни батерии (4 секции 12V серийно) са настроени както следва: 12.0 в 2-B и 4 в 3-c;
60V оловно-киселинни батерии (5 секции 12V серийно) се настройват както следва: 12.0 в 2-B и 5 в 3-c;
72V оловно-киселинни батерии (6 секции 12V серийно) се настройват както следва: 12.0 в 2-B и 6 в 3-c;
12V литиева батерия (3.7V серия в 3 секции) е настроена както следва: 3.7 в 2-B и 3 в 3-c;
18V литиева батерия (5 секции 3.7V серийно) се настройва както следва: изберете 3.7 в 2-B и 5 в 3-c;
24V литиева батерия (7 секции 3.7V серийно) се настройва както следва: 3.7 в 2-B и 7 в 3-c;
36V литиеви батерии (10 секции 3.7V серия) са настроени както следва: 3.7 в 2-B и 10 в 3-c;
48V литиеви батерии (12 секции 3.7V серия) са настроени както следва: 3.7 в 2-B и 12 в 3-c;
60V литиева батерия (16 секции 3.7V в серия) се настройва както следва: 3.7 в 2-B и 16 в 3-c.

Забележка:
Този измервателен уред не е подходящ за инсталиране във вериги с ксенонови лампи. Когато ксеноновата лампа се включи, напрежението достига до 2000V и ще повреди тестера. Ако е необходимо да го инсталирате, той не трябва да бъде на една и съща линия, а също и да е далеч от ксеноновата лампа.

батерия

Референтна стойност на напрежението след пълно зареждане

Референтна стойност на сигнала за ниско напрежение

Нормална стойност на алармата

12V

13.2V-13.8V

10.8V-11.5V

11V

24V

26.4V-27.6V

21.6V-23V

22V

36V

39.6V-41.4V

32.4V-34.5V

33V

48V

52.8V-55.2V

43.2V-46V

44V

60V

66V-69V

54V-57.5V

55V

72V

79.2V-82.8V

64.8V-69V

66V

84V

92.4V-96.6V

75.6V80.5V

77V

96V

105.6V-110.4V

86.4V-92V

88V

Характеристики на КИТ ИНДИКАТОР НА ЗАРЯД НА БАТЕРИИ ДО 100V

видиндикатори
напрежение вх (зах.)1-100V DC
