РЕЛЕ ЗА ДНЕВНИ СВЕТЛИНИ ЗА ЯПОНСКИ АВТОМОБИЛИ УПРАВЛЕНИЕ С МИНУС 1

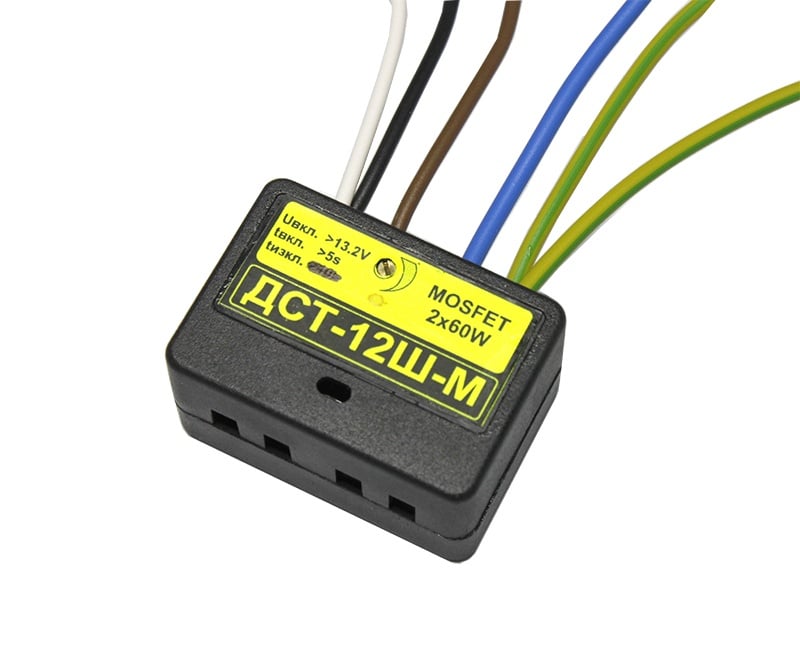

Поставените снимки са с илюстративен характер. В действителност продуктът може да се отличава външно, като това не променя функционалността и характеристиките на изделието.
- вид: реле електронен модул
- напрежение вх (зах.): 12V DC
- КИТОВЕ СГЛОБЕНИ
Информация
Модул DRL за автоматично включване на дневни светлини през деня след запалване на двигателя.
Модул DRL с управление „по минус”, ШИМ 20-50%, включване след време 5s и работещ двигател, 2x60W.
Включване след време >5s и работещ двигател (Uакум >13.2V);
ШИМ 20% - 75%
Блокировка (DIS) от "-" и "+";
2xMOSFET ключ – max. 120W (2x60W)
Допустима изходна мощност: 120W (2x60W). В устройството няма защита от късо в силовата верига!
Консумация при изключен контактен ключ: Няма
Предлаганото устройство за автоматично включване на фаровете на автомобил, управлявани "по минус", представлява компаратор, схема за ШИМ и два мощни MOSFET ключа (200W/74A) за директно управление на лампите.
Вход "-DIS" (бял) е за деактивиране на модула от ключа за светлините (положение "фарове") при автомобили с управление "по минус". Вход "+DIS" (черен) е за деактивиране с +12V, например от габаритите.
След включване на контактния ключ "+12V" (кафяв) модулът включва лампите след като напрежението е над 13.2V и изтече времезакъснението (>5s).
Ако автомобилната инсталация няма отделни вериги за ляв/десен фар, то изходите 5 могат да се свържат паралелно.
Намаляването на напрежението върху лампите (обикновено дългите светлини) чрез ШИМ става с тример потенциометър. Препоръчителен диапазон е (20%-50%). Фабричното задание е 20%.
Размер на кутията: 40x28x22мм
Свързване:
Ж. ЗЕЛЕН/ЖЪЛТ: Към Лампи (L/R)
КАФЯВ: +12V конт. ключ
СИН: -12V POWER
ЧЕРЕН: +DIS
БЯЛ: -DIS
